スクリュービットの施工手順

当社のスクリュービットは、専用の機械を使ってH鋼に穴をあけてから調整パイプ一体でねじ込む施工方式を採用。セパレータ取付の時間を縮めて作業効率アップに貢献します。

■施工に必要な機器類


 電磁石付き電動ドリル :H鋼に穴をあけるための機械

 インパクトレンチ     :スクリュービットをねじ込む機械

 ボーラー:電磁石付き電動ドリルを設置しにくい箇所で穴をあけるための電動ドリル

 キリ             :電磁石付き電動ドリル・ボーラーに取り付ける刃

 ソケット           :インパクトレンチに取り付ける工具

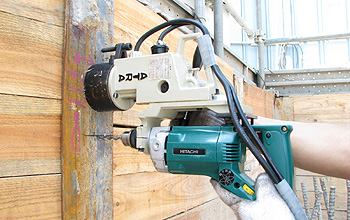

STEP 1 穿孔



電磁石付き電動ドリルをH鋼に磁着して約12mmの下穴をあけます。

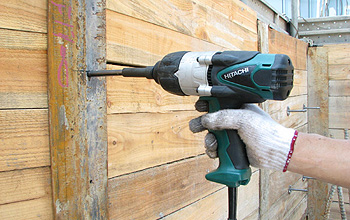

STEP 2 スクリュービットを締結



インパクトレンチに取付けたソケットにスクリュービットを挿入し、下穴にねじ込みます。ネジ部のツバがH鋼面に接したところで回転を止めて施工完了です。

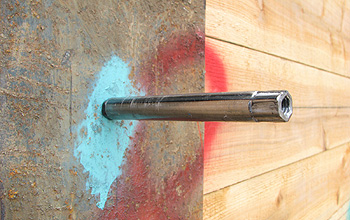

STEP 3 施工確認



すべての作業が終了したあとで、曲がり、打ち忘れ、ねじ込み不足をチェックします。
