スクリュービットの仕様

コンクリート型枠工事におけるH鋼へのセパレータ保持金具として、当社が開発したスクリュービットです。本製品の寸法、強度などをまとめました。

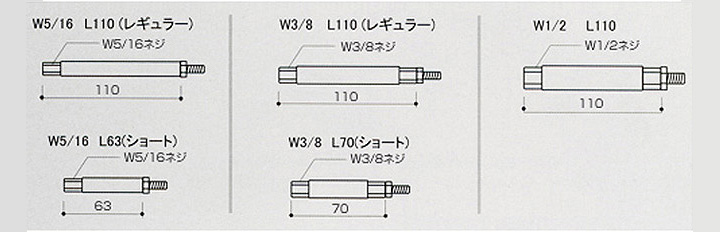

調整パイプ寸法






寸法(調整パイプ径・長さ)
入数(本/1箱)

W5/16 L110(レギュラー)

250

W5/16 L63(ショート)

300

W3/8 L110(レギュラー)

200

W3/8 L70(ショート)

300

W1/2 L110

100



※ 壁幅が狭い場合や、レギュラーサイズでは鉄筋と接触する場合は、ショートサイズを推奨します。



※ 上記サイズはセパレータサイズに対応しています




製品強度


厚み
10mm以上
9mm
6mm
強度
(状況)
3200kgf
(ネジ部破断)
2900kgf
(ネジ部抜け)
1800kgf
(ネジ部抜け)


※ スクリュービットはねじ込み式のため、鋼材の厚みによって強度が変化します。

※ 上記強度はW3/8のものです。W5/16の場合は約3000kgfで調整パイプが先に破断します。

※ 上記の表は目安であり、H鋼の材質や状態により多少の強度の違いがあります。事前に引張試験を行ってください。


防水シートを施工する場合には、防水シート専用スクリュービットをご用意しています。
